Features, 특징
심플한 외관
- 국제표준 19‘ Rackcase size 를 기준으로 1.5Uint 로 제작되었으며 세련된 외형을 자랑합니다.
Micom 을 이용한 초정밀 제어로 신뢰성 향상
- 운전전에 미리 출력을 설정함으로 정확한 운전이 가능하여 조작실수를 예방 할 수 있습니다.
- 고정밀도에 의한 0.1% 대응으로 초 정밀형 직류 출력을 얻을 수 있습니다.
- 0.1~ 9999 mA 의 분해능을 자랑하며, 보다 세밀한 공정에서 역할을 발휘합니다.
리모콘 조그 다이얼 채택으로인한 디자인 향상 및 사용의 용이성 향상
- 출력전류, 전압 설정에 조그다이얼 기능을 장착함으로 보다 정확한 설정이 가능 합니다.
- 각 자리 숫자의 설정과 자리 이동을 하나의 다이얼로 수행 할 수 있습니다.
DC & Pulse 겸용
- DC & Pulse 기능이 함께 어우러져 여러 종류의 도금 실험 시 특성이 탁월합니다.
- Through-hole & Via-hole 는 Pulse 도금으로 그 기능을 확인 하실 수 있습니다.
디지털 제어에 의한 풍부한 운전 기능 내장
- Timer (통전시간 타이머 기능)
- 통전시간 타이머에 의해 통전시간 제어가 가능하며 도금 두께관리에도 효과적입니다.
- 0~9999h 59m 59s 설정가능
- 0~9999s ON/OFF 반복 기능
- Program (프로그램에 의한 운전패턴 메모리 기능)
- 메모리 운전에 등록한 조건에 준해 연속적으로 운전이 가능합니다.
- 10 (최대 99) 패턴의 운전조건 등록으로 다양한 실험결과를 얻을 수 있습니다.
- 운전 모드 선택키에서 조건 설정이 가능
- ex) program - 1step에서 CC 50A , 30s 운전 , 2step 80A , 50s 등
메모리 기능을 통한 원터치 운전가능
- A/H meter (전류 적산 기능)
- 도금두께 관리에 효과적인 8자리 수 표시 전류 적산기능을 탑재하였습니다.
- 설정적산 전류값에 도달하면 신호를 출력함으로 약품펌프등 다양한 주변기기등에 호환이 용이합니다.
- 정전보상기능으로 전원이 차단시에도 기존값을 기억하여 적산값을 표시합니다.
- RS- 232C , 422, 485 (고속 통신기능)
- FRONT PANEL 에 의한 간단한 조작으로 국번 및 속도 변경을 손쉽게 해결합니다.
- RS 485 기능을 탑재시 최대 38400 BPS 고속통신기능을 지원합니다.
- EXTERNAL START/STOP (외부접점에 의한 출력 ON/OFF)
- FRONT PANEL 에 의한 조작후 외부접점에 의한 ON/OFF 기능을 지원합니다.
- 정류기와 Uers 거리가 떨어져 있을때 외부 접점에의해 간단히 ON/OFF 조작이 가능합니다.
경보기능 강화로 인한 사전고장 진단
- 에러 코드의 분류로 인한 고장의 원인 파악이 용이하여 A/S 발생시 긴급조치가 가능합니다.
Common specification, 공통사양
M O D E L |
H/F ( IGBT Rectifier ) |
형 식 T Y P E |
MRF 20.00mA |
MRF 1000mA |
MRF 5.00A |
MRF 10.00A |
MRF 20.0A |
교 류 입 력 Input |
전 압 Input voltage |
220V / 1Φ |
주 파 수 Frequency |
50 / 60Hz |
전압 변동 Voltage range |
± 10% |
직 류 출 력 Output |
전 압 Output voltage |
5.00V ~ 500V (15V 기준 용량산정) |
전 류 Ouptut current |
200mA |
1000mA |
5.00A |
10.00A |
20.0A |
분 해 능 Resoultion |
0.1mA |
1mA |
10mA |
10mA |
100mA |
설 치 장 소 Location |
실내형 Indoor type |
냉 각 방 식 Cooling System |
자연 냉각 Natureal cooling |
강제 풍냉식 Forced air cooling |
장 비 구 성 Hardware System |
TR 방식 Linear method |
1차측 : Full Bridge Inverter 방식 |
제 어 방 식 Control method |
TR 방식 Linear method |
PWM 스위칭방식 PWM control switching method |
출력제어방식 CV / CC Mode |
정전압 혹은 정전류 Constant voltage or Constant current |
제 어 정 도 Controll Accuracy |
정격치의 ±1.0% (전압, 전류 모두 출력사용범위內 동작시) Within 1% of the rated value |
정 전압 정도 Constant Voltage |
정격 출력전압의 0.1 % 0.1% of rated output voltage |
정 전류 정도 Constant Current |
정격 출력전류의 0.1 % 0.1% of rated output current |
맥 동 률 Ripple rated |
※ 주1 |
rms 1~3% rms 1~3% within |
출력조정범위 Range of Output Conditioning |
정격전압의 10 ~ 100% ( 정전압 운전시 ) 정격전류의 10 ~ 100% ( 정전류 운전시 ) |
절 연 저 항 Isulation |
5MΩ이상 ( DC 500V 메가당 ) |
사 용 조 건 |
주변 온도 |
0℃~40℃ |
습 도 |
85%이하 (결빙이 없을 것) |
※ 주10.1~ 1% 가능 ( 별도문의 사항)

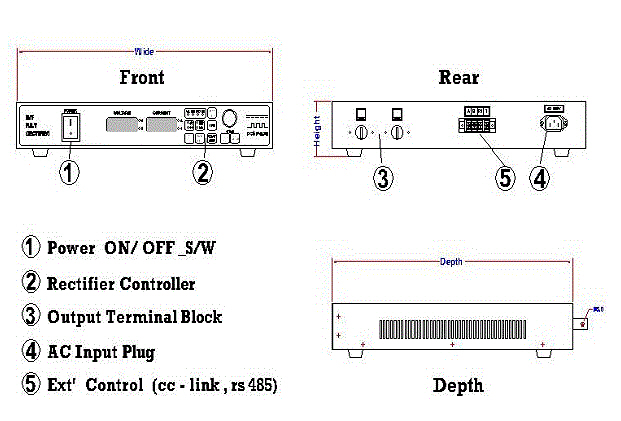

External dimension diagram, 외형치수
Demension, 외형
형 식 Type |
치 수 (mm) Outline |
중량 (Kg) Weight |
가 로 Width |
세 로 Depth |
높 이 Height |
출력단자 Output block |
MRF-20.00mA |
430 |
400 |
60 |
○ ◎ |
9 |
MRF-1000mA |
430 |
400 |
60 |
○ ◎ |
9 |
MRF-10.00A |
430 |
400 |
60 |
● ◎ |
10 |
MRF-20.00A |
430 |
400 |
60 |
● ◎ |
10 |
● 볼트체결용 6mm, ○소켓삽입용 mm, ◎ 주문적용
