Line up

Slim type 미련한 디자인의 소형 경량화 실현 Remote type Controller Onetouch cable type
구조물과 ASS'Y 작업시 디자인이 매끄러움 Front type Controller 가 본체와 합쳐있는 일체형으로
Read frame 용에 적합합니다. Rack type 표준 rack case 에 삽입되며, 각종 설비의 기구
물에 최적의 디자인 연출이 가능합니다.

Features, 특징

DC 출력의 다양한 라인 업
  • 출력전압 : 5,6,8,10,12,15,18,20V
  • 출력전류 : 100,200,300,400,500,800,1000A
다양한 연출가능
  • 외형의 자유로운 변형으로 어떤 기구물과도 호환성이 용이하여 보다 세련된 디자인이 가능합니다.
  • 통신 Cable 용 One touch type Controller로 외형의 변화에 적용이 편리합니다.
에너지 절약형
  • 고주파 트랜스포머의 설계로 무부하 손실을 개선하고, 효율을 향상시켜 전기료를 줄여줍니다.
폭넓은 입력전압 범위
  • 단상 220V 사양이외에 380V~480V 까지 광범위한 전압폭으로 주문제작이 가능합니다.
디지털 제어에 의한 기능향상
  • 운전전에 미리 출력을 설정함으로 정확한 운전이 가능하여 조작실수를 예방할 수 있습니다.
  • 고정밀도에 의한 0.5% 대응으로 좀더 정확한 제어가 가능합니다.
내구성 향상
  • 당사의 독자적인 독립냉각 방식에 의한 밀페성 , 내구성을 더욱 강화했습니다.
경보기능 강화로 인한 사전고장 진단
  • 에러 코드의 분류로 고장 원인 파악이 정확하여 A/S 발생 시 긴급조치가 가능합니다.
  • err- ot err- ocp err- ovp err- short err- loc ..
다양한 옵션제공
  • 통전시간 타이머 기능
  • 통전시간 타이머에 의해 통전시간 제어가 가능하며 도금 두께관리에도 효과적입니다.
  • 프로그램 운전에 의한 메모리 기능
  • 메모리 운전에 등록한 조건에 준해 연속적으로 운전이 가능합니다.
  • 전류 적산 기능
  • 도금두께 관리에 효과적인 8자리수 표시 전류 적산기능을 탑재하였습니다.
  • 고속 통신 기능 (RS 232C , 422, 485)
  • 컴퓨터 나 터치 스크린등 다양한 종류의 외부제어기와의 호환이 용이합니다.

Common specification, 공통사양

M O D E L H/F ( IGBT Rectifier )
형 식
 T Y P E		 MRI
100A		 MRI
200A		 MRI
300A		 MRI
400A		 MRI
500A		 MRI
700A		 MRI
1000A
교 류 입 력
Input 		전      압
Input voltage		 220V / 1Φ 3P 220V ~ 440V
주  파  수
Frequency		 50 / 60Hz
전압 변동
Voltage range		 ± 10%
직 류 출 력
Output 		전      압
Output voltage		 5.0V ~ 500V (15V 기준 용량산정)
전      류
Ouptut current		 100A 200A 300A 400A 500A 700A 1000A
용      량
Output capacity		 1.5KW 3.0KW 4.5KW 6.0KW 7.5KW 10.5KW 15KW
입 력 용 량
Capacitor		 19KVA 3.75KVA 5.7KVA 7.5KVA 9.4KVA 13.5KVA 19KVA
설 치 장 소
Location		 실내형
Indoor type
냉 각 방 식
Cooling System		 강제 풍냉식
Forced air cooling
장 비 구 성
Hardware System 		1차측 : Full Bridge Inverter 방식 2차측 : S.R Trans ( 특허 출원 )
제 어 방 식
Control method		 PWM 스위칭방식
PWM control switching method
출력제어방식
CV / CC Mode		 정전압 혹은 정전류
Constant voltage or Constant current
제 어 정 도
Controll Accuracy		 정격치의 ±1.0% (전압, 전류 모두 출력사용범위內 동작시)
Within 1% of the rated value
정 전압 정도
Constant Voltage		 정격 출력전압의 0.1 %
1% of rated output voltage
정 전류 정도
Constant Current		 정격 출력전류의 0.1 %
1% of rated output current
맥   동   률
Ripple rated		 ※ 주1 2차 L&C 필터 장착시 rms 1~5% 이내
2nd L & C filter system is fitted RMS 1~5% within
출력조정범위
Range of Output Conditioning		 정격전압의 10 ~ 100% ( 정전압 운전시 ) 정격전류의 10 ~ 100% ( 정전류 운전시 )
절 연 저 항
Isulation		 5MΩ이상 ( DC 500V 메가당 )
사 용 조 건 주 변
온 도		 0℃~40℃
습 도 85%이하 (결빙이 없을 것)
  • 주1
  • 2차 L&C Filter를 채택할시 리플함유량을 1~5 % 까지 조건에 맞게제작 가능함
  • ripple 에 관한 부분은 함유량에 따라 견적이 상이함으로 별도 문의 바람

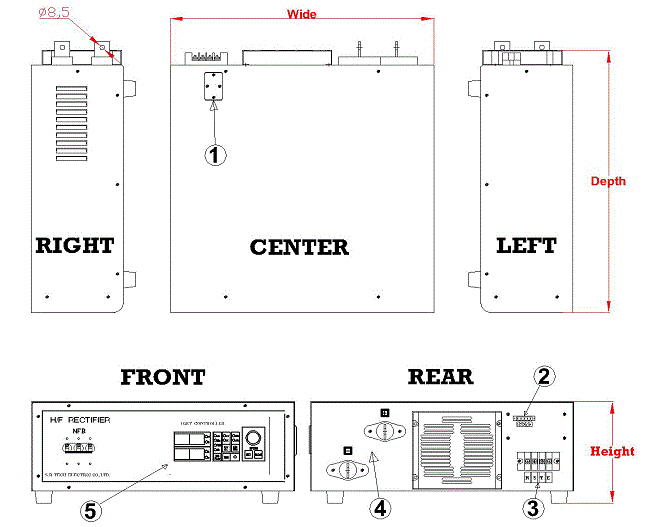

External dimension diagram, 외형치수

정류기 입,출력 사양및 치수 & 설명
  • ① cc-link setup cover - 해당제품에 한함
  • ② communication connection - 해당제품에 한함
  • ③ AC input Terminal
  • ④ output termainal P & N
  • ⑤ rectifier controller (REM / LOC)
  • ⑥ ext' remote control terminal -option
  • ⑦ Earth - Ground - 해당제품 별도

Demension, 외형

외형
형 식
Type		 치 수 (mm)
Outline		 중량(Kg)
Weight
가 로
Width		 세 로
Depth		 높 이
Height
H1 H2
MRI-100A 430 430 ● 125 15
MRI-200A 430 430 ○ 150 20
MRI-300A 430 430 ○ 180 22
MRI-400A 480 450 ● 220 25
MRI-500A 430 440 ● 240 30
MRI-700A 530 570 ● 265 35
MRI-1000A 530 650 ● 265 40

● 고무받침 小 - 20mm, ○ 고무받침 中 - 30mm, ◎ 고무받침 大 - 40mm
