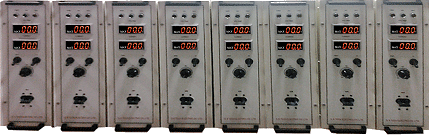

VERTICAL TYPE

Features, 특징

Au, Ag, Paladum, Reclaimer 라인 업
  • 출력전압 : 6.0V , 12.0V
  • 출력전류 : 100.0A , 200A
디지털 및 아날로그 두가지 방식으로 선택폭 확대
  • 금, 은, 팔라듐, 로듐, 인듐 각종 전해타입에 최적의 조건으로 제작되었습니다.
  • 아날로그 타입등의 선택폭 확대로 어떠한 악조건의 주변 환경에도 긴수명을 유지합니다.
경보 기능 강화로 인한 사전고장 진단
  • 에러 코드의 분류로 인한 고장의 원인 파악이 용이하여 A/S 발생 시 긴급조치가 가능합니다.

Common specification, 공통사양

H/F ( IGBT Rectifier )
M O D E L H/F ( IGBT Rectifier )
형 식
 T Y P E		 MVI
100A		 MVI
200A
교 류 입 력
Input 		전      압
Input voltage		 220V / 1Φ
주  파  수
Frequency		 50 / 60Hz
전압 변동
Voltage range		 ± 10%
직 류 출 력
Output 		전      압
Output voltage		 6V, 12V
전      류
Ouptut current		 100A 200A
용      량
Output capacity		 600W 2400W
입 력 용 량
Capacitor		 750VA 3.0KVA
설 치 장 소
Location		 실내형
Indoor type
냉 각 방 식
Cooling System		 강제 풍냉식
Forced air cooling
장 비 구 성
Hardware System 		1차측 : Full Bridge Inverter 방식 2차측 : S.R Trans ( 특허 출원 )
제 어 방 식
Control method		 PWM 스위칭방식
PWM control switching method
출력제어방식
CV / CC Mode		 정전압 혹은 정전류
Constant voltage or Constant current
제 어 정 도
Controll Accuracy		 정격치의 ±1.0% (전압, 전류 모두 출력사용범위內 동작시)
Within 1% of the rated value
정 전압 정도
Constant Voltage		 정격 출력전압의 0.1 %
1% of rated output voltage
정 전류 정도
Constant Current		 정격 출력전류의 0.1 %
1% of rated output current
출력조정범위
Range of Output Conditioning		 정격전압의 10 ~ 100% ( 정전압 운전시 ) 정격전류의 10 ~ 100% ( 정전류 운전시 )
절 연 저 항
Isulation		 5MΩ이상 ( DC 500V 메가당 )
사 용 조 건 주변 온도 0℃~40℃
습       도 85%이하 (결빙이 없을 것)

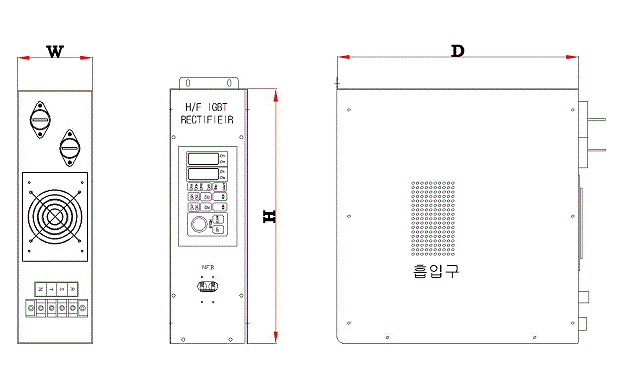

External dimension diagram, 외형치수

Demension, 외형

형 식
Type		 치 수 (mm)
Outline		 중량(Kg)
Weight
가 로
Width		 세 로
Depth		 높 이
Height
MRI-100A 128 430 428 ● ○ 20
MRI-200A 145 430 428 ● ○ 25

● 구조물 취부, ○ 고무받침 - 300mm
