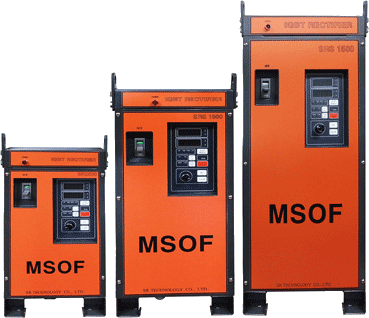

STAND TYPE






Stand 방식의 수직 자립형 모델로 SR Technology 만의 독립냉각방식을 적용하여 밀폐성 및 내구성에 탁월합니다.





"3"UP Design, Qality , After service

Features, 특징

DC 출력의 다양한 라인 업
  • 출력전압 : 5,6,8,10,12,15,18,20,24,30,60V
  • 출력전류 : 500,1000,1500,2000,3000,4000,5000,7000,10000A
소형, 경량, 공간절약의 실현
  • 고주파 제어를 통한 트랜스포머의 경량화로 기존의 SCR 정류기대비 50% 정도 가벼워졌습니다.
  • 고주파 트랜스포머의 소형화로 외형 사이즈역시 SCR 대비 50% 정도 작아졌습니다.
에너지 절약형
  • 고주파 트랜스포머의 설계로 무부하 손실을 개선하고, 효율을 향상시켜 전기료를 줄여줍니다.
폭넓은 입력전압 범위
  • 표준 220V 사양이외에 380V~480V 까지 광범위한 전압폭으로 제품제작이 가능합니다.
디지털 제어에 의한 기능향상
  • 운전전에 미리 출력을 설정함으로 정확한 운전이 가능하여 조작실수를 예방할 수 있습니다.
  • 고정밀도에 의한 0.5% 대응으로 좀더 정확한 제어가 가능합니다.
리모콘 조그 다이얼 채택으로인한 디자인 향상 및 사용의 용이성 향상
  • 출력전류, 전압 설정에 조그다이얼 기능을 장착함으로 보다 정확한 설정이 가능 합니다.
  • 각 자리 숫자의 설정과 자리 이동을 하나의 다이얼로 수행할 수 있습니다.
내구성 향상
  • 당사의 독자적인 독립냉각 방식에 의한 밀폐성 , 내구성을 더욱 강화했습니다.
경보기능 강화로 인한 사전고장 진단
  • 에러 코드 분류로 고장 원인 파악이 정확하여 A/S 발생 시 긴급조치가 가능합니다.
  • err- ot err- oc err- ov err- short err- loc ..
다양한 옵션제공
  • 통전시간 타이머 기능
  • 통전시간 타이머에 의해 통전시간 제어가 가능하며 도금 두께관리에도 효과적입니다.
  • 프로그램 운전에 의한 메모리 기능
  • 메모리 운전에 등록한 조건에 준해 연속적으로 운전이 가능합니다.
  • 전류 적산 기능
  • 도금두께 관리에 효과적인 8자리수 표시 전류 적산기능을 탑재하였습니다.
  • 고속 통신 기능 (RS 232C , 422, 485)
  • 컴퓨터 나 터치스크린 등 다양한 종류의 외부제어기와의 호환이 용이합니다.

Common specification, 공통사양

M O D E L H/F ( IGBT Rectifier )
형 식
 T Y P E		 MSI
500A		 MSI
1000A		 MSI
1500A		 MSI
2000A		 MSI
3000A		 MSI
4000A		 MSI
5000A		 MSI
7000A		 MSI
10000
교 류
입 력
Input 		전    압
Input
voltage		 220V , 380V , 440v / 3Φ
주  파  수
Frequency		 50 / 60Hz
전 압
변 동
Voltage
range		 ± 10%
직 류
출 력
Output		 전    압
Output
voltage		 5V, 6V , 8V ,10V , 12V, 15V , 20V (15V 기준 용량산정)
전    류
Ouptut
current		 500A 1000A 1500A 2000A 3000A 4000A 5000A 7000A 10000A
용    량
Output
capacity		 7.5kW 15kW 22.5kW 30kW 45kW 60kW 75kW 105kW 150kW
입 력 용 량
Capacitor		 9.5kVA 19kVA 30kVA 40kVA 60kVA 75kVA 95kVA 132kVA 187kVA
설 치 장 소
Location		 실내형
Indoor type
냉 각 방 식
Cooling System		 강제 풍냉식
Forced air cooling
장 비 구 성
Hardware System 		1차측 : Full Bridge Inverter 방식 2차측 : S.R Trans ( 특허 출원 )
제 어 방 식
Control method		 PWM 스위칭방식
PWM control switching method
출력제어방식
CV / CC Mode		 정전압 혹은 정전류
Constant voltage or Constant current
제 어 정 도
Controll Accuracy		 정격치의 ±1.0% (전압, 전류 모두 출력사용범위內 동작시)
Within 1% of the rated value
정 전압 정도
Constant Voltage		 정격 출력전압의 0.1 %
1% of rated output voltage
정 전류 정도
Constant Current		 정격 출력전류의 0.1 %
1% of rated output current
맥   동   률
Ripple rated		 ※ 주1 2차 L&C 필터 장착시 rms 1~5% 이내
2nd L & C filter system is fitted RMS 1~5% within
출력조정범위
Range of Output
Conditioning		 정격전압의 10 ~ 100% ( 정전압 운전시 ) 정격전류의 10 ~ 100% ( 정전류 운전시 )
절 연 저 항
Isulation		 5MΩ이상 ( DC 500V 메가당 )
사 용
조 건		 주 변
온 도		 0℃~40℃
습 도 85%이하 (결빙이 없을 것)
  • 주1
  • 2차 L&C Filter를 채택할시 리플함유량을 1~5 % 까지 조건에 맞게 제작 가능함
  • ripple 에 관한 부분은 함유량에 따라 비용발생이 차별됨으로 별도 문의 바람

Dimension, 외형

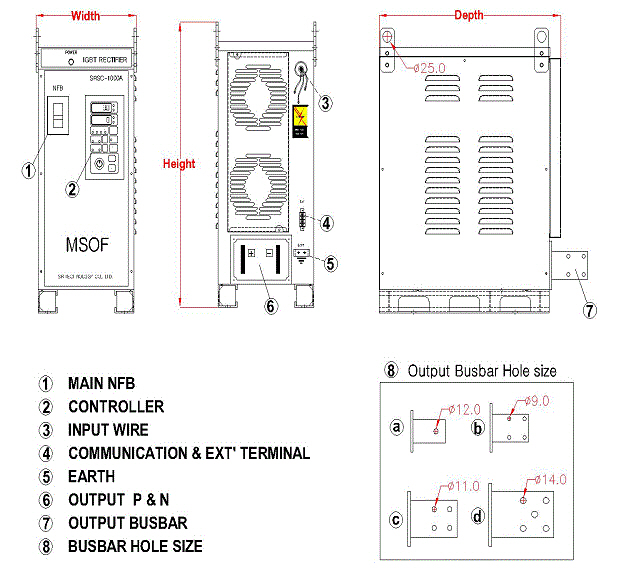

MSI 500A ~2000A

※ ⑧번 출력부스바 타공은 사용자의 요구에 맞게 주문제작 가능합니다.

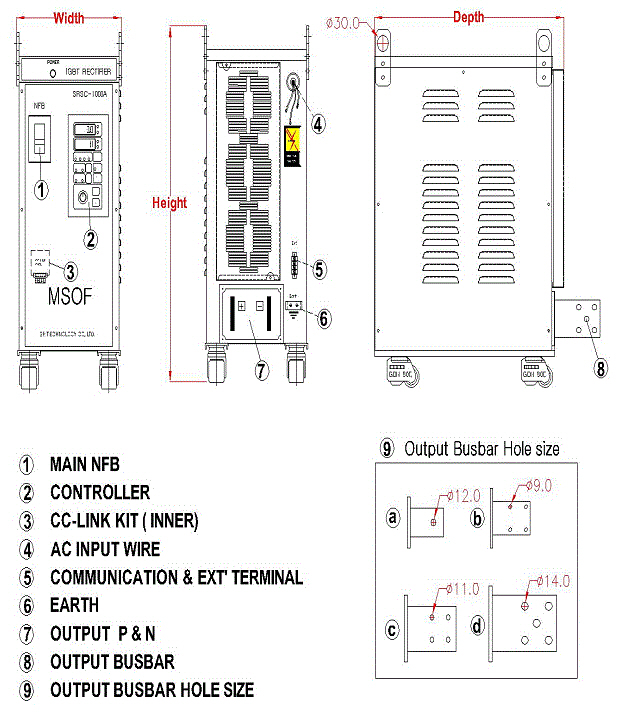

MSI 2000A ~ 5000A

※ 이동형 CASTER TYPE 으로 사용자의 요구에 맞게 주문제작 가능합니다.

Specification, 사양

외형
형 식
Type		 치 수 (mm)
Outline		 중량(Kg)
Weight
가 로
Width		 세 로
Depth		 높 이
Height		 출 력
Busbar
MSI-500A 240 385 415 ⓐ 50 x 5t 30kg
MSI-1000A 250 435 520 ⓑ 80 x 6t 53kg
MSI-1500AN 270 510 605 ⓒ 100x 8t 55kg
MSI-1500A 300 560 740 ⓒ 100x 8t 65kg
MSI-2000A 320 640 810 ⓓ 100x10t 90kg
MSI-3000A 370 670 1100 ⓓ 100x15t 120kg
MSI-3500A 415 750 1200 ⓓ 100x15t 135kg
MSI-4000A 500 745 1260 ⓓ 100 x 10t x 2EA 190kg
MSI-5000A 515 790 1314 ⓓ 120 x 15t x 2EA 250kg
MSI-7000A 700 860 1500 ⓓ 120 x 15t x 3EA 400kg
MSI-10000A 800 860 1700 ⓓ 120 x 15t x 4EA 600kg

●표준 - CASTER, ○ㄷ형광받침 - ANGLE, ◎주문제작 - OPTION
