PULSE RECTIFIER High Voltage, High Current, MOSF Pulse Power

" DSP Control "



“ 16bit control 제어로 완벽한 Reverse pulse waveform 재현 ”

Features, 특징

디지털 출력 설정
  • DSP CONTROL 에 의한 제어로 정확한 주기를 출력합니다.
  • 4CH-DISPLAY 로 작업자의 장비조작이 손쉽게 조정가능 합니다.
운전모드
  • 직류, 펄스, 리벌스펄스로 다용도 운전이 가능합니다.

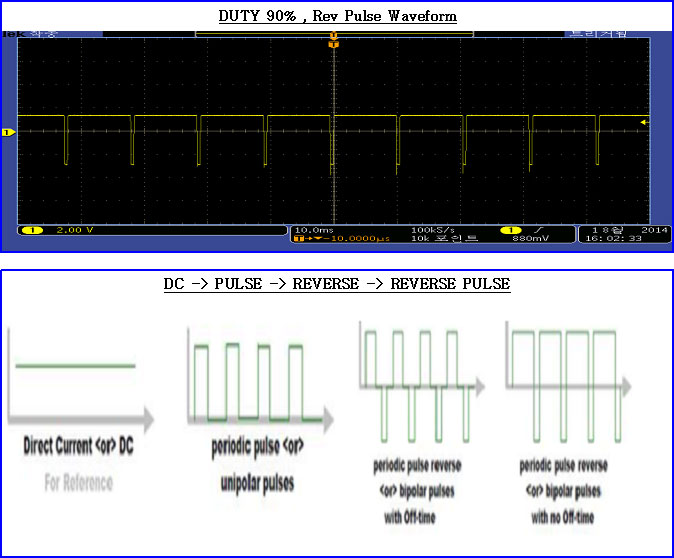

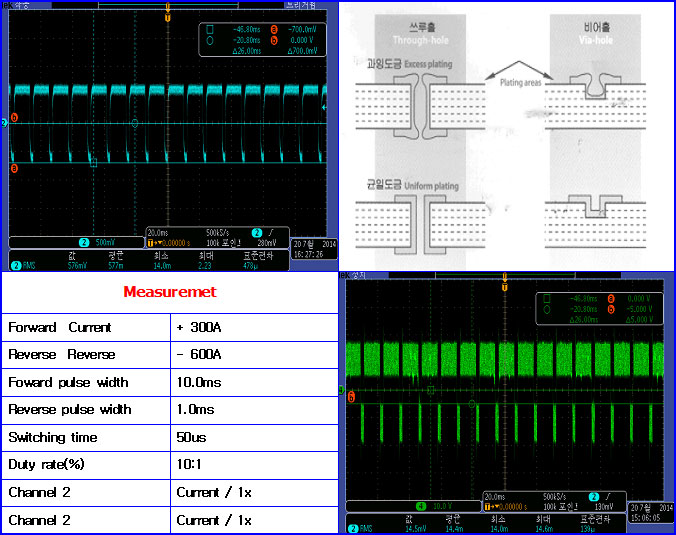

출력파형
  • 출력전류, 전압 설정에 조그다이얼 기능을 장착함으로 보다 정확한 설정이 가능 합니다.
  • 각 자리 숫자의 설정과 자리 이동을 하나의 다이얼로 수행할 수 있습니다.

Common specification, 공통사양

M O D E L H/F ( IGBT Rectifier )
형 식
T Y P E		 MRI
10ARP		 MRI
100ARP		 MSI
300ARP		 MSI
500ARP
교류 입력
Input		 전 압
Input voltage		 220V , 380V , 440v / 3Φ
주 파 수M<>
Frequency		 50 / 60Hz
전압 변동
Voltage range		 ± 10%
직류 출력
Output		 정역 전압
Output voltage		 ±15.0V
정극 전류
Forward current		 +10A +100A +300A +500A
역극 전류
Revese current		 -30A -300A -900A -1500A
직류펄스전환
DC Rev Pulse mode		 직류모드/ 펄스모드 DC mode / Revese Pulse mode
출력설정방식
Output adjust		 4자리수 디지털 설정 4 digit setting
제어 방 식
Control method		 IGBO 에 의한 DSP 풀디지탈 제어방식 DSP control by IGBT
출력제어방식
CV / CC Mode		 정전압 혹은 정전류 Constant voltage or Constant current
제 어 정 도
Controll Accuracy		 정격치의 ±1.0% (전압, 전류 모두 출력사용범위內 동작시) Within 1% of the rated value
정 전압 정도
Constant Voltage		 정격 출력전압의 ±1.0 % 1% of rated output voltage
정 전류 정도
Constant Current		 정격 출력전류의 ±1.0 % 1% of rated output current
출력조정범위
Range of Output
Conditioning		 정격전압의 10 ~ 100%
On time 설정범위
On time range		 10.0~ 99.9 msec
Off time 설정범위
Off time range		 0.1~ 2.0 msec
절 연 저 항
Isulation		 5MΩ이상 ( DC 500V 메가당 )
사용 조건 주변 온도 0℃~40℃
습 도 85%이하 (결빙이 없을 것)

External dimension diagram, 외형치수

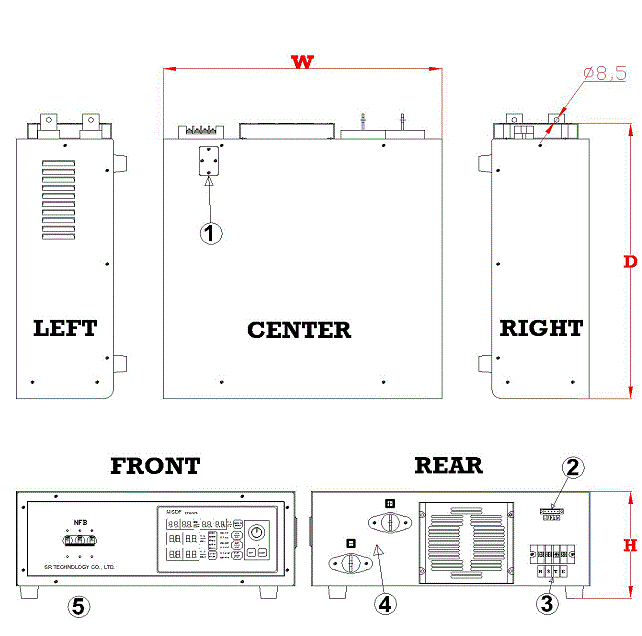

MRI-100ARP
정류기 입,출력 사양및 치수 & 설명
  • ① cc-link setup cover - option
  • ② cc-link terminal -option
  • ③ input 1P 220V wire
  • ④ output termainal P & N
  • ⑤ rectifier controller (REM / LOC)
  • ⑥ rs-485 terminal
  • ⑦ Earth - Ground
형 식
Type		 Capacity 치 수 (mm)
Dimension		 중량 (Kg)
Weight
가 로
Width		 세 로
Depth		 높 이
Height
MRI 10ARP 2.0KVA 430 430 150 18/td>
MRI 100ARP 2.0KVA 530 530 170 30

Specification, 사양

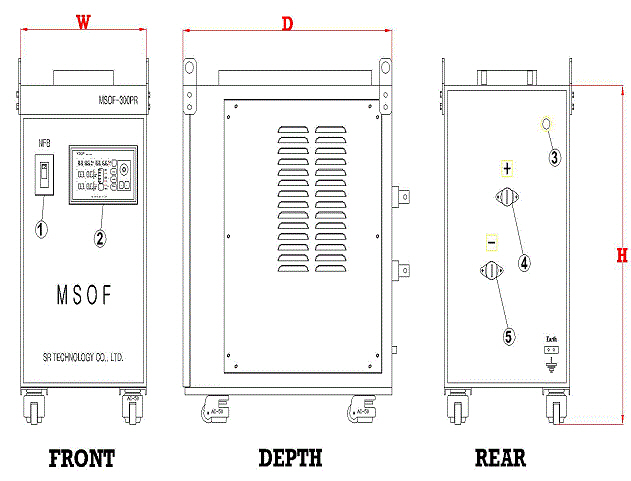

MSI-300APR
정류기 입,출력 사양및 치수 & 설명
  • ① Main NFB
  • ② Rectifier controller (DC & P.R)
  • ③ input 3p 380V terminal
  • ④ output termainal P
  • ⑤ output termainal N
형 식
Type		 치 수 (mm)
Dimension		 중량 (Kg)
Weight
가 로
Width		 세 로
Depth		 높 이
Height
MSI 300ARP 380 615 710 105
MSI 500ARP 450 650 800 175
